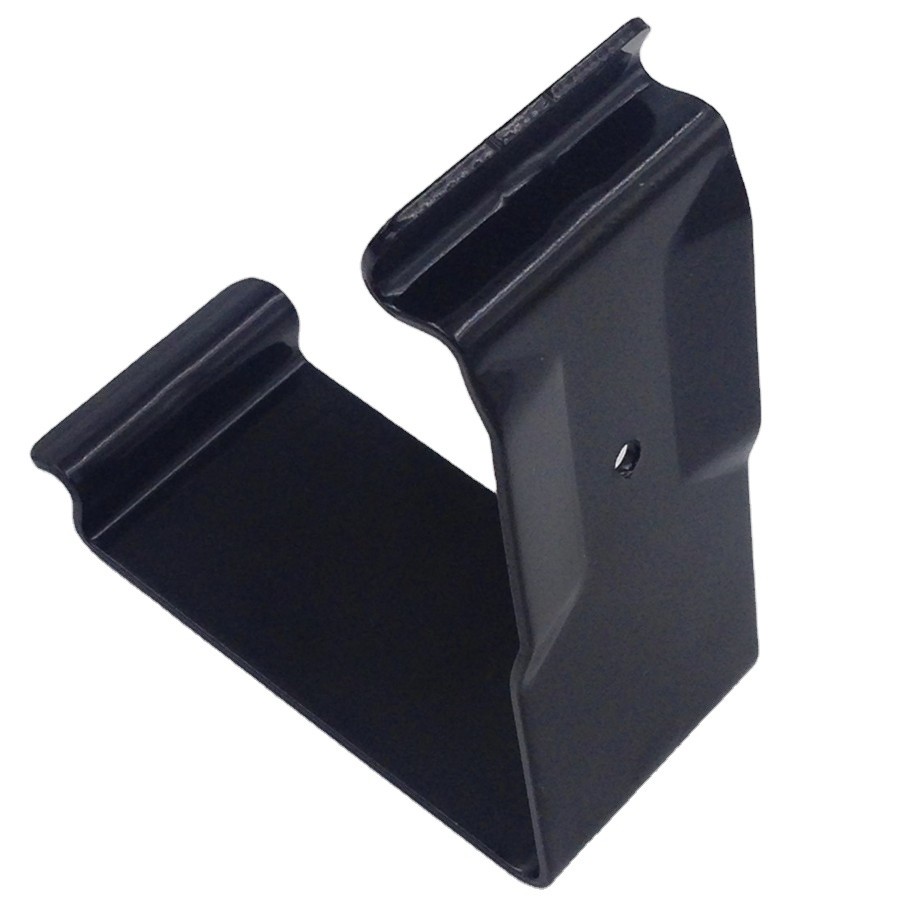

تغطي هذه المواصفات ومرجع التعبئة الطلاء القياسي باللون الأسود E-Coated C058، وليس طرازًا مختلفًا. للحصول على صفحة المنتج المخصصة، استخدم رابط الطلاء الأسود E-Coat C058 أدناه. يبلغ عرض C058 35 مم وسماكة 1.5 مم لتركيبات الألواح المتوافقة مقاس 8 مم؛ تحتوي كل كرتونة على 250 قطعة.
| طراز | تطبيق اللوحة / عرض المشبك | افتح مواصفات التشطيب |
|---|---|---|
| C058 | 8 مم / 35 مم | طلاء إلكتروفوريتي أسود (E-coat) |

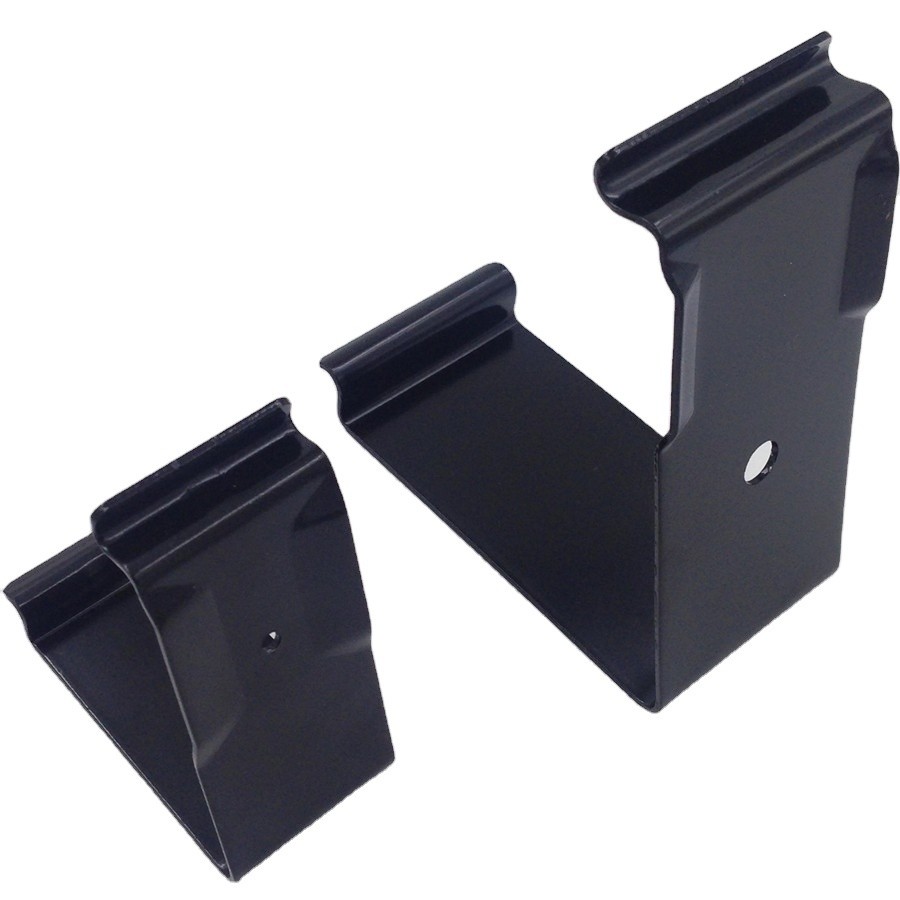

يستخدم كلا الطرازين صفائح بسماكة 1.5 مم. تحقق من تركيب اللوحة الكامل، وليس سماكة اللوحة وحدها.نظرة عامة على طراز C057 | نظرة عامة على طراز C058.
| المواصفات | C058 |
|---|---|
| المادة | فولاذ كربوني من الدرجة 50 (درجة صينية 50 / 50#) |
| العرض القياسي | 35 مم |
| سماكة الصفائح | 1.5 مم |

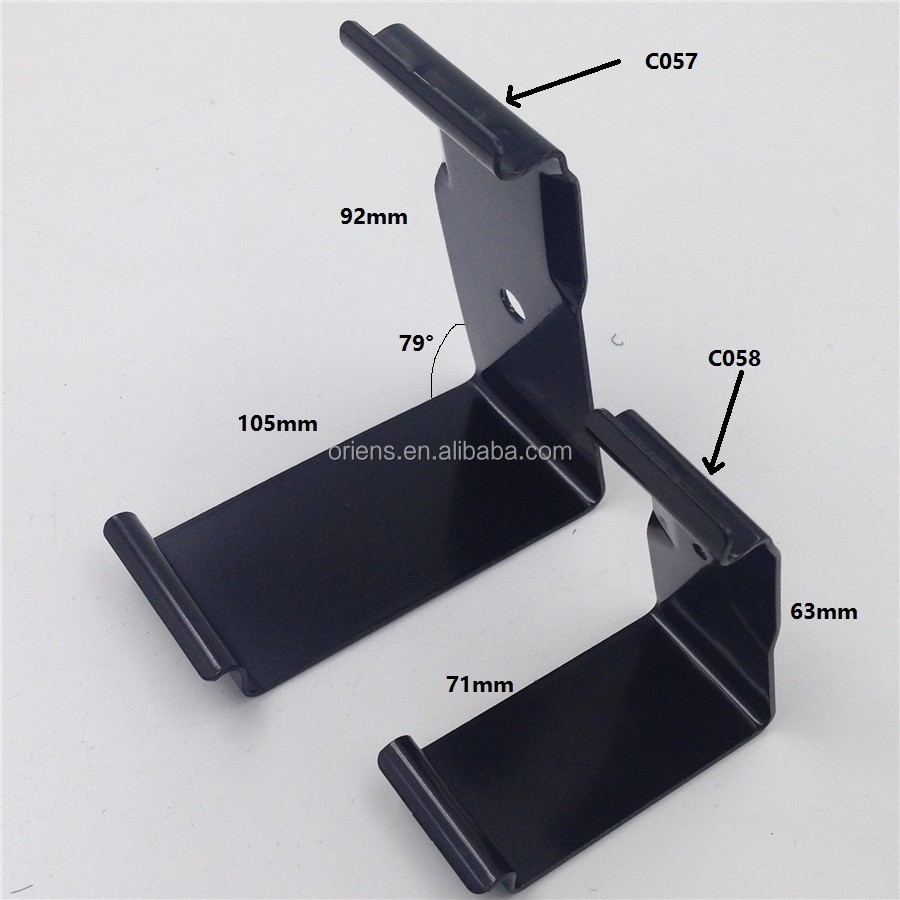

| أبعاد مقطع الرسم | 71 مم و 63 مم؛ انظر الرسم |
| تطبيق اللوحة | ألواح خشبية / خشب رقائقي مقاس 8 مم؛ تحقق من ملاءمة التركيب الكامل |
| المعالجة الحرارية | معالج حرارياً لعمل زنبركي؛ 42-46 HRC |
| التشطيب المورد في هذه الصفحة | طلاء إلكتروفوريتي أسود (E-coat) |
| وزن الوحدة المرجعي | 68 جرام |
أبعاد المقطع هي مراجع للرسم، وليست مواصفات الطول × العرض × الارتفاع الإجمالية. سماكة اللوحة وحدها لا تحدد الملاءمة: تحقق من حافة اللوحة الكاملة وتركيب التزاوج بعينة قبل الطلب.
طلاء إلكتروفوريتي أسود (E-coat). سمك الطلاء الأسود E-coat لا يقل عن 25 ميكرومتر. حدد التشطيب المطلوب عند طلب عرض أسعار. يعتمد أداء التآكل على البيئة والتعامل وحالة الطلاء؛ سمك الطلاء ليس تصنيفًا لساعات اختبار رذاذ الملح أو عمر خدمة مضمون في البيئات البحرية.
التركيب اليدوي لا يعني الإزالة بدون أدوات. تعتمد كمية المشابك وتباعدها على تصميم الصندوق الكامل ومتطلبات الشحن.
| مواصفات التعبئة | C058 |
|---|---|
| الكمية لكل كرتونة | 250 قطعة |
| وزن الكرتونة | 17 كجم إجمالي بما في ذلك الكرتونة |
| أبعاد الكرتونة | 490 × 240 × 170 مم |
| طلب 500 قطعة لكل طراز | 2 كرتونة؛ 34 كجم إجمالي بما في ذلك الكرتونات؛ 0.039984 متر مكعب |
تنطبق مواصفات الكرتون هذه على المشابك القياسية المطلية بالزنك والمطلية باللون الأسود E-coated. تستبعد أرقام الشحن أعلاه أي منصة إضافية أو تغليف خارجي. تستخدم حسابات الشحن لـ C058 وزن الكرتونة الإجمالي المؤكد البالغ 17 كجم؛ 68 جرام هو وزن وحدة مرجعي.

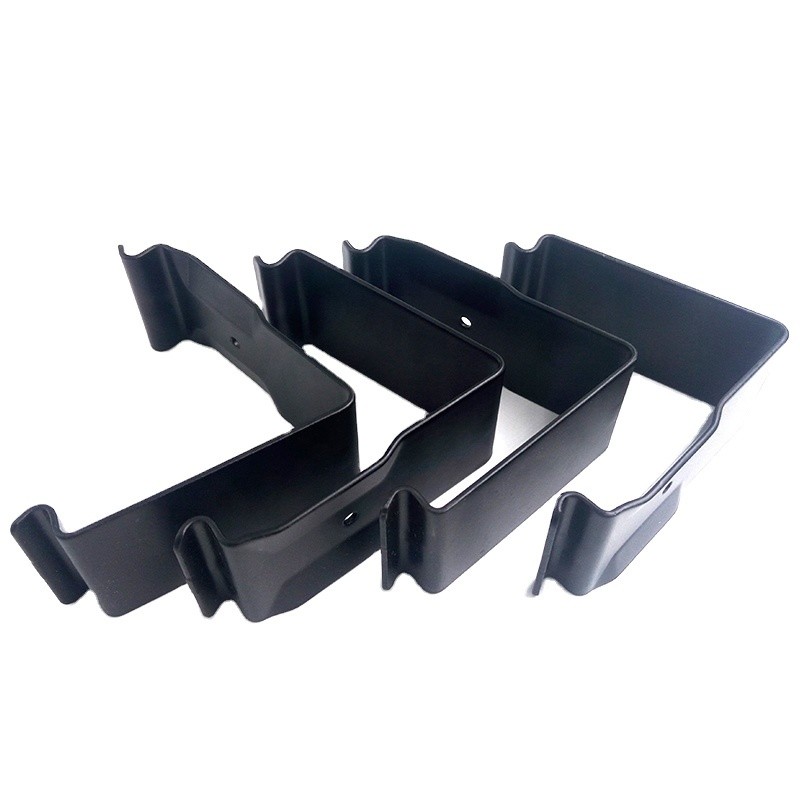

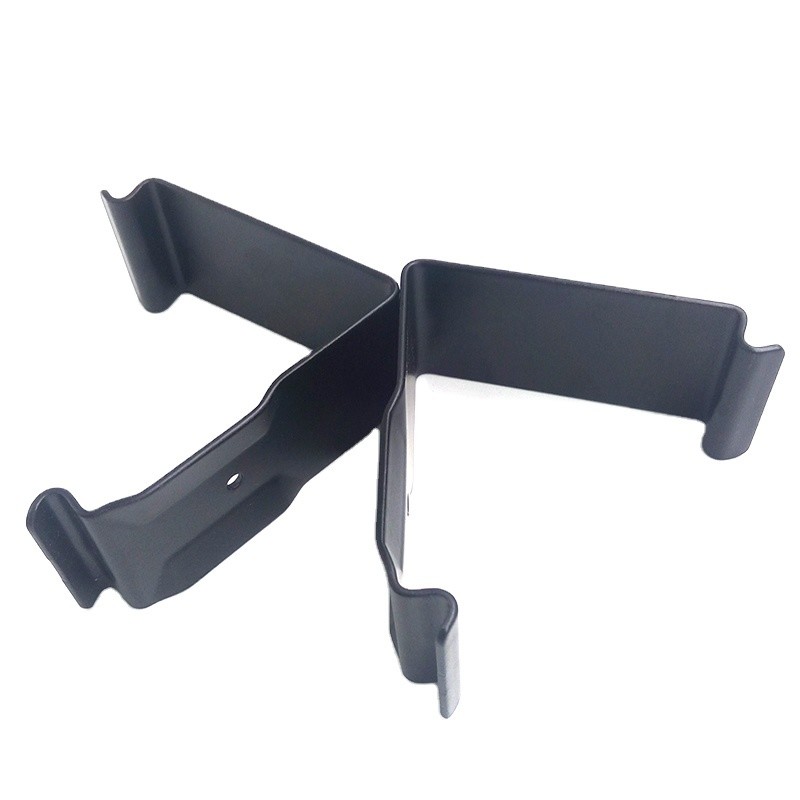

قد تعرض صور المعرض المتنوعة تصميمات مشابك أخرى أو عينات مطلية بمسحوق ملون. تحدد هذه الصفحة أبعاد وتشطيب C058 القياسي المذكور أعلاه؛ العينات الملونة غير محددة على أنها طلاء أسود E-coat.
قضيب فك مشابك الصناديق - أدخل الأداة في فتحة المشبك لتحرير المشبك.
مشابك C057 للألواح مقاس 13 مم | مشابك C058 للألواح مقاس 8 مم | نطاق مشابك الصناديق | دليل فيديو لتجميع الصناديق
توفر ORIENS المشابك والمفصلات والأجهزة ذات الصلة. الصناديق الخشبية وأكياس التعبئة غير متضمنة؛ يمكن مناقشة المساعدة في التوريد بشكل منفصل. تأسست الشركة في عام 2009، وعمل مؤسسها في التجارة الدولية منذ عام 1998. يشير ISO 9001:2015 إلى نظام إدارة الجودة الخاص بمصنع التصنيع ضمن نطاقه المطبق، وليس شهادة هذه المشابك.
للفحص والملاءمة وعرض الأسعار، أرسل الطراز والتشطيب والكمية ورسم تركيب الصندوق إلىsales@oriensmetal.com.
