استخدم مرجع اختيار C058 هذا لفحص وصلة صندوق الخشب الرقائقي واختيار تشطيب السطح. C058 هو المشبك القياسي بعرض 35 مم وسمك 1.5 مم للألواح المتوافقة مقاس 8 مم. إنه نفس C058 القياسي المقدم في صفحات المنتجات المرتبطة المطلية بالزنك والمطلية بالمسحوق الأسود أدناه.
| طراز | تطبيق اللوح / عرض المشبك | افتح مواصفات التشطيب |
|---|---|---|
| C058 | 8 مم / 35 مم | مطلي بالزنك (فضي) |
| C058 | 8 مم / 35 مم | طلاء إلكتروفوريتي أسود (طلاء إلكتروني) |
يستخدم كلا الطرازين صفائح بسمك 1.5 مم. تحقق من وصلة اللوح الكاملة، وليس سمك اللوح وحده.نظرة عامة على طراز C057 | نظرة عامة على طراز C058.
| المواصفات | C058 |
|---|---|
| المادة | فولاذ كربوني من الدرجة 50 (درجة صينية 50 / 50#) |
| العرض القياسي | 35 مم |
| سمك الصفائح | 1.5 مم |

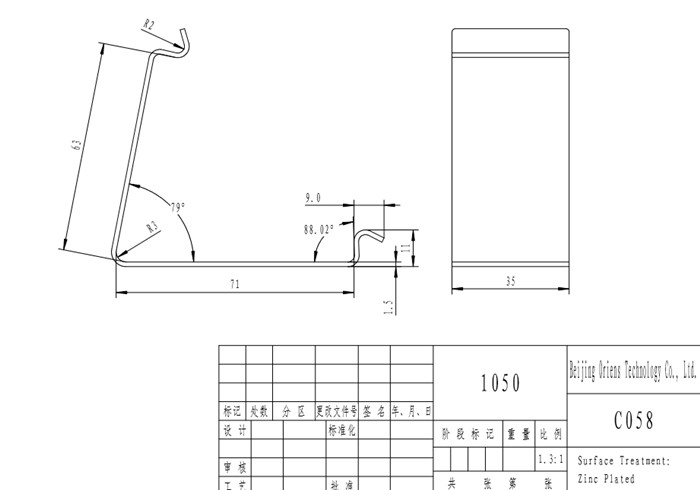

| أبعاد مقطع الرسم | 71 مم و 63 مم؛ انظر الرسم |
| تطبيق اللوح | ألواح خشبية / خشب رقائقي مقاس 8 مم؛ تحقق من ملاءمة الوصلة الكاملة |
| المعالجة الحرارية | معالج حرارياً لعمل زنبركي؛ 42-46 HRC |
| التشطيب المورد في هذه الصفحة | مطلي بالزنك (فضي) أو طلاء إلكتروفوريتي أسود (طلاء إلكتروني) |
| وزن الوحدة المرجعي | 68 جرام |
أبعاد المقطع هي مراجع للرسم، وليست مواصفات الطول × العرض × الارتفاع الإجمالية. لا يحدد سمك اللوح وحده الملاءمة: تحقق من حافة اللوح الكاملة ووصلة التزاوج بعينة قبل الطلب.

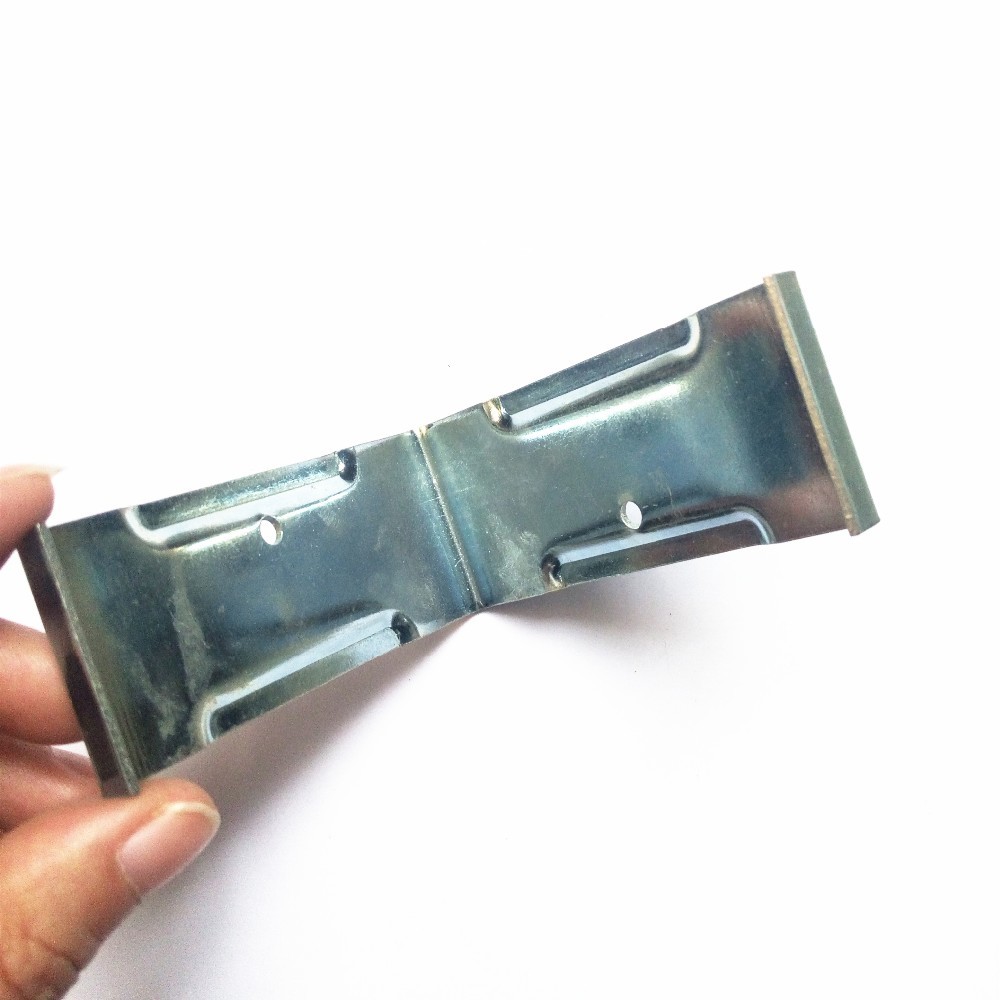

مطلي بالزنك (فضي) أو طلاء إلكتروفوريتي أسود (طلاء إلكتروني). سمك طلاء الزنك لا يقل عن 5 ميكرومتر؛ سمك الطلاء الإلكتروفوريتي الأسود لا يقل عن 25 ميكرومتر. حدد التشطيب المطلوب عند طلب عرض أسعار. يعتمد أداء التآكل على البيئة، والتعامل، وحالة الطلاء؛ سمك الطلاء ليس تصنيفًا لساعات رش الملح أو عمر خدمة مضمون في البيئات البحرية.
التركيب اليدوي لا يعني الإزالة بدون أدوات. تعتمد كمية المشابك وتباعدها على تصميم الصندوق الكامل ومتطلبات الشحن.
| مواصفات التعبئة | C058 |
|---|---|
| الكمية لكل كرتون | 250 قطعة |
| وزن الكرتون | 17 كجم إجمالي بما في ذلك الكرتون |
| أبعاد الكرتون | 490 × 240 × 170 مم |
| طلب 500 قطعة لكل طراز | 2 كرتون؛ 34 كجم إجمالي بما في ذلك الكراتين؛ 0.039984 متر مكعب |
تنطبق مواصفات الكرتون هذه على المشابك القياسية المطلية بالزنك والمطلية بالمسحوق الأسود. تستبعد أرقام الشحن أعلاه أي منصة إضافية أو تغليف خارجي. تستخدم حسابات شحن C058 وزن الكرتون الإجمالي المؤكد البالغ 17 كجم؛ 68 جرام هو وزن وحدة مرجعي.

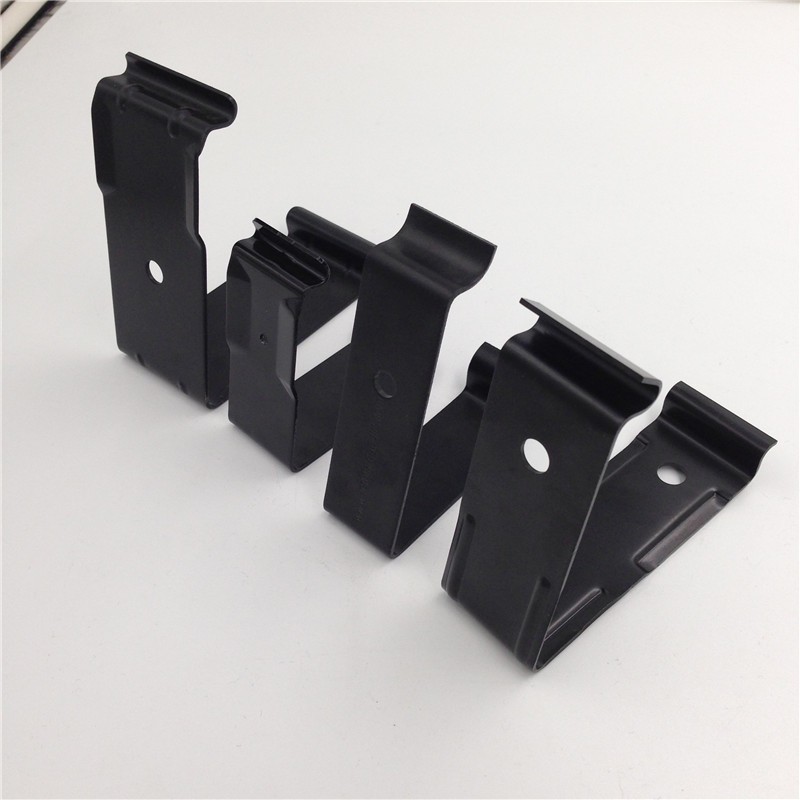

قد تعرض صور معرض التشكيلة تصاميم مشابك أخرى أو عينات مطلية بالمسحوق الملون. تحدد هذه الصفحة أبعاد وتشطيب C058 القياسي المذكور أعلاه؛ العينات الملونة غير محددة على أنها طلاء إلكتروفوريتي أسود.
قضيب فك مشبك الصندوق - أدخل الأداة في فتحة المشبك لتحرير المشبك.
مشابك C057 للألواح 13 مم | مشابك C058 للألواح 8 مم | نطاق مشابك الصناديق | دليل فيديو لتجميع الصندوق
توفر ORIENS المشابك والمفصلات والأجهزة ذات الصلة. صناديق الخشب وأكياس التعبئة غير متضمنة؛ يمكن مناقشة المساعدة في التوريد بشكل منفصل. تأسست الشركة في عام 2009، وعمل مؤسسها في التجارة الدولية منذ عام 1998. يشير ISO 9001:2015 إلى نظام إدارة الجودة الخاص بمصنع التصنيع ضمن نطاقه المطبق، وليس شهادة هذه المشابك.
للفحص والملاءمة وعرض الأسعار، أرسل الطراز والتشطيب والكمية ورسم وصلة الصندوق إلى sales@oriensmetal.com.
